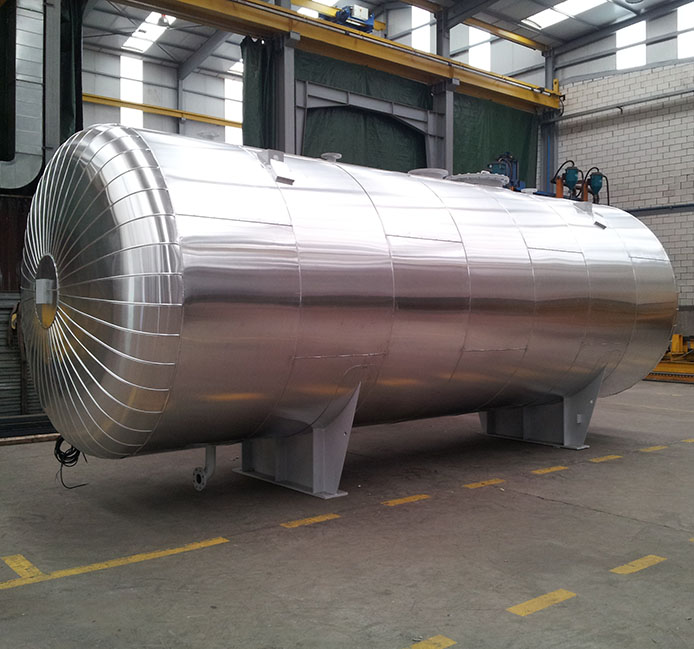

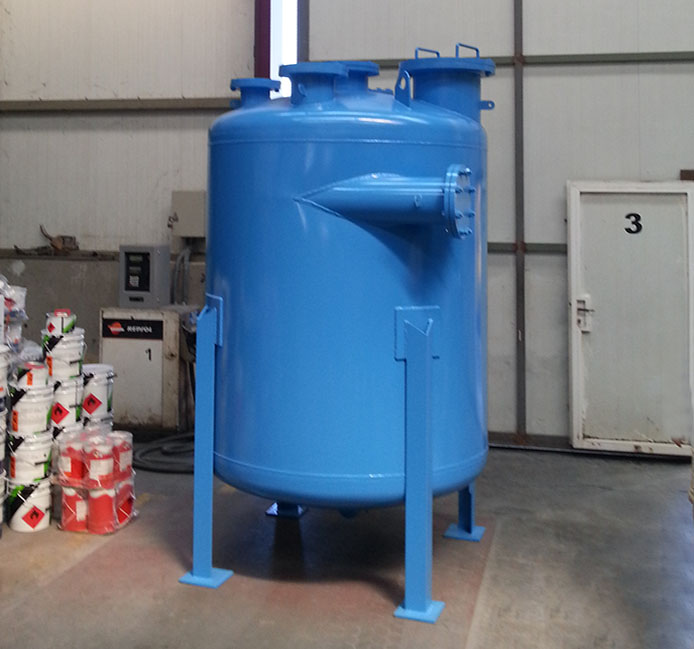

DESCRIPTION (exemple de cuve en acier au carbone isolée réalisée en 2014) :
Cuve Horizontale cylindrique calorifugée avec traçage électrique pour le stockage de soude caustique (à 30% de concentration).
Tôle laminée à chaud qualité S-275-JR
Dimensions :
Volume 34.000 litres
Diamètre extérieur 2.500 mm
Longueur de virole 6.550 mm
Longueur totale : 7.400 mm
Pression de calcul : atmosphérique.
Finitions des cuves:
Fonds bombés type MRC (NFE 81-104),
Epaisseurs de tôles 6 mm Fonds et viroles cylindriques
Deux supports type berceau.
Piquages et tubulures selon spécifications et plan du client.
Traitement de protection par sablage degré SA-2,5 selon norme SIS055900 et application d’une couche de 50 microns de peinture epoxy de couleur gris clair.
Traitement intérieur de résine époxy
Préparation de l’intérieur de la cuve par sablage degré SA-2,5
Application d’une couche d’impression Epoxy Sikadur anticorrosion eg phosphate (0,25 kg/m²), et armé de pate de fibre de verre (150-200 gr/m²).
Application de 3 couches de peinture Epoxy Sikadur 62 d’une haute resístanse chimique (0,25Kg/m² par main pour une épaisseur totale de 500 microns).
Données Thermiques :
Température minimalesacceptée par le fluide : 0°C
Maintien en température désiré : 5°C
Température maximale à laquelle le câble de chauffage peut être exposé : 119°C
La cuve comprend :
Deux nappes de traçage électriques indépendantes, ne travaillant pas simultanément (l’une étant en réserve en cas de disfonctionnement de l’autre). La tension de service du traçage est de 230v, et la consommation de puissance est de 2.100W.
Sondes PT100 installées dans la cuve.
Thermostats pour le contrôle de température, et transformateur électrique 400/230v – 2,5/3KVA – IP55 pour l’alimentation du traçage (installation et tableau électrique hors fourniture)
Un calorifuge comprenant des cerceaux de platines de 30 x 3, maintenant la laine de roche 322-G d’épaisseur 40 mm, finition par plaques aluminium d’épaisseur 0,8 mm fixées par vis auto-perforantes 8 x ½ ou rivets inoxydables.
